巡鷹智檢（Screening Eagle Technologies ），由瑞士無損檢測儀器品牌Proceq和新加坡機器人技術公司Dreamlab合并而成，為建筑和基礎設施建設行業的智能檢測提供技術平臺。
更多混凝土墻體掃描檢測儀器資訊，請聯系巡鷹智檢官網：https://www.screeningeagle.com/zh/??
鋼筋保護層定義：
在混凝土構件中，起到保護鋼筋避免鋼筋直接裸露的那一部分混凝土即為鋼筋保護層。其厚度為最外層受力鋼筋到混凝土表面的最小距離。
當鋼筋保護層過薄，鋼筋容易裸露在大氣或其他介質中，容易受到腐蝕，影響結構受力；當鋼筋保護層過厚，不僅會造成經濟上的浪費，還會使結構受力后產生寬度過大的裂縫，破壞表面裝修層并影響使用性能。

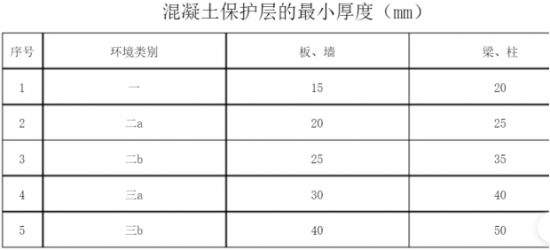

不同環境下，鋼筋保護層厚度的要求不同，其最小厚度往往取決于構件的耐久性和受力鋼筋粘接錨固性能的要求。下圖為常見混凝土鋼筋保護層的最小厚度要求規范。
為了保證建筑結構的耐久性和安全性，監督鋼筋混凝土鋼筋保護層的施工過程，提高工程建筑的使用壽命，測量保護層的準確性至關重要。《混凝土中鋼筋檢測技術規程》—JGJ/T 152-2019，儀器性能要求，4.3.1：用于混凝土保護層厚度檢測的儀器，當混凝土保護層厚度為10mm-5 0mm時，保護層厚度檢測的允許誤差應為±1mm;當混凝土保護層厚度大于50 mm時，保護層厚度檢測允許偏差應為±2 mm。
行業痛點
實際的鋼筋網工況復雜，在測量外層箍筋時通常容易受到下方主筋干擾，導致保護層偏高或偏低，這給現場使用人員帶來了諸多困難。
解決方案
巡鷹智檢推出的PM6系列鋼筋掃描儀是用于安全鉆探、取芯和切割、混凝土保護層的均勻性檢查、耐火性能評估以及未知結構上的專業鋼筋評估設備。
PM6鋼筋掃描儀工作原理：
采用渦流脈沖感應技術檢測鋼筋。探頭中的多線圈布局由電流脈沖定時充電，因而產生一個磁場。導電材料進入該磁場后，其表面產生渦流，它們會誘發一個反向磁場。儀器將利用隨之出現的電壓變化進行測量。高級信號處理允許定位鋼筋、確定保護層并預估鋼筋直徑。此方法不受所有非導電材料影響，比如，混凝土、木頭、塑料和磚塊等。然而，磁場內的導電材料可能會影響測量結果。
PM6工作界面
PM6鋼筋掃描儀優勢：
1）?人工智能 (AI) 保護層
PM6系列型號為測量保護層精度設定了新基準。新的人工智能保護層預估功能基于自學習算法，能夠預估兩層鋼筋配置的保護層。其中PM6系列的 AI 功能可為常規正交雙層鋼筋配置實現準確的保護層讀數，第一層保護層測量的精度誤差在±2mm內。
2) Scan-X/Scan-Y 鄰近鋼筋修正間距
通過設定主筋/箍筋與相鄰鋼筋之間的間距，減少鄰近鋼筋的測量影響。
應用案例：

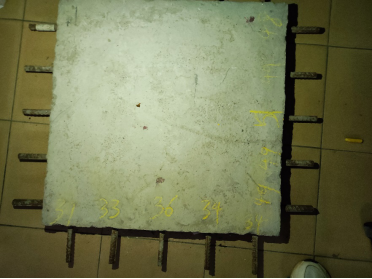

通過PM6系列鋼保儀對一塊同時存在箍筋和主筋的混凝土試塊進行測量，判讀鋼筋的定位、間距與保護層厚度。
主筋距離外表面保護層厚度分別是：31mm,33mm,36mm,34mm,34mm(直尺測量后數據)，鋼筋之間的間距約11-12cm。
未開啟鄰近鋼筋修正間距和人工智能 (AI) 所測的數據
螺紋鋼12345
鋼筋直徑φ12
直尺實測保護層3133363434
單線模式3230.733.131.731.9
平均單線模式31.931.133.531.832.2
由此可以看出，未開啟臨近鋼筋間距修正和人工智能AI功能，單線模式下，儀器所測數據與實際保護層誤差偏大，最小誤差0.9mm，最大誤差2.9mm。
開啟鄰近鋼筋修正間距和人工智能 (AI) 所測的數據

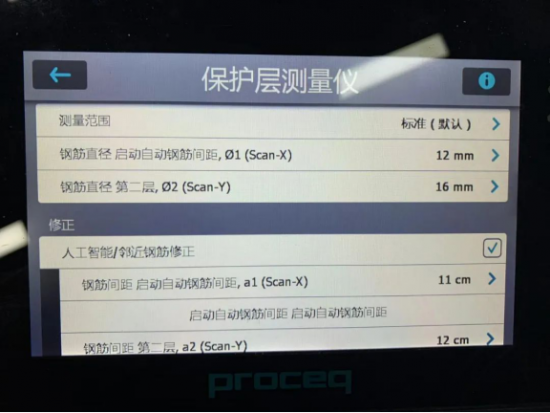

待AI開啟后，先輸入第一層鋼筋直徑12 mm和第二層鋼筋直徑16mm、以及各層鋼筋間距。見下圖儀器設置。
螺紋鋼12345
鋼筋直徑φ12
直尺實測保護層3133363434
單線模式31.432.735.733.934
平均單線模式31.132.5363434.8
由此可以看出，開啟臨近鋼筋間距修正和人工智能AI功能，單線模式，儀器所測數據與實際保護層誤差偏小，最小誤差僅0.3mm（箍筋②）,最大誤差為0.8mm（箍筋①），因此PM630AI/PM650AI通過開啟AI與鄰近鋼筋修正功能滿足國標JGJ/T 152-2019對儀器性能的要求，數據真實可靠，重復性較好。
PM6系列鋼鋼筋保護儀能幫助客戶在鉆探、取芯和切割時有效避免損壞鋼筋。
操作直觀便捷，彩色高清觸摸屏設計，量程大測量精準，靈敏度高，可輕松應對不同工況下的檢測要求，可以滿足檢測工程師定位鋼筋、評估混凝土保護層值和抽檢鋼筋尺寸的需求。
更多混凝土墻體掃描檢測儀器資訊，請聯系巡鷹智檢官網：https://www.screeningeagle.com/zh/??
